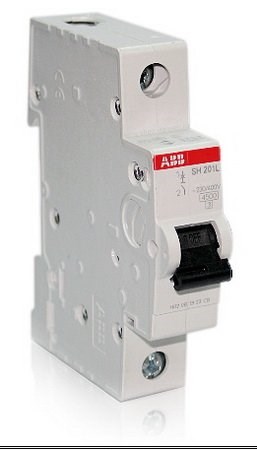

Автоmaтический выключатель ABB 1 полюсный SH201L C32А хар С 4,5кА 2CDS241001R0324

Автоmaтический выключатель ABB 1 полюсный SH201L C32А хар С 4,5кА 2CDS241001R0324
Модульные автоматические выключатели обеспечивают защиту электроустановок от сверх токов и короткого замыкания , гарантируя надежную и безопасную эксплуатацию.
Серия выключателей Compact Home ABB SH201L / ABB SH202L / ABB SH203L / ABB SH204L удовлетворяет основным требованиям к автоматическим выключателям , предоставляя различные конфигурации (1P, 2P, 3P, 4P — одно-, двух-, трех- и четырех полюсные), характеристика срабатывания C и номинальный ток до 63 А для бытового и коммерческого использования.
Страна сборки: Германия.

Базовые характеристики автоматических выключателей ABB SH201L / ABB SH202L / ABB SH203L / ABB SH204L.
Стандарты: ГОСТ Р 50345-2010 (IEC/EN 60898-1)
Количество полюсов: 1P, 2P, 3P, 4P, 1P+N, 3P+N
Характеристики срабатывания: B, C
Номинальный ток In: 6…63 A
Номинальная частота f: 50 / 60 Гц
Номинальное напряжение изоляции Ui в соотв. с IEC/EN 60664-1: 250 В перем. (фаза-земля) , 440 В перем. (фаза-фаза)
Категория перенапряжения: III
Класс загрязнения: 2
Данные согласно IEC/EN 60898-1: 1P: 230/400 В перем.; 1P+N: 230 В перем.; 2...4P: 400 В перем.; 3P+N: 400 В перем.
Номинальное рабочее напряжение Un: 1P: 253 В перем.; 1P+N: 253 В перем.; 2...4P: 440 В перем.; 3P+N: 440 В перем.
Макс. восст. напряжение пром. частоты (Umax): 12 В перем.
Минимальное рабочее напряжение: 4,5кА
Номинальная отключающая способность Icn: 3
Класс ограничения энергии (B, C до 40 A): 4 кВ (испыт. напряжение 6.2кВ на уровне моря, 5кВ на высоте 2000 м)
Номинальное выдерживаемое импульсное напряжение Uimp. (1.2/50мкс): 2 кВ (50 / 60Гц, 1 мин.)
Напряжение испытания изоляции: B, C: 30°C
Температура калибровки расцепителя: In  32A)
"
Механические характеристики
Корпус: Группа изоляции II, RAL 7035
Рычаг: Группа изоляции II, черный, возможность опломбирования
Индикация состояния контактов: Маркировка на рычаге (I ВКЛ/ 0 ВЫКЛ)
Степень защиты в соответствии с EN 60529: IP20, IP40 при установке в боксе с крышкой
Механическая износостойкость: 20,000 опер.
Ударопрочность в соотв. с IEC/EN 60068-2-27: 25 g - 2 удара - 13 мс
Устойчивость к вибрациям в соотв. с IEC/EN 60068-2-6: 5g - 20 циклов при 5…150…5 Гц при нагрузке 0.8 In
Тропическое исполнение в соотв. с IEC/EN 60068-2-30: 28 циклов при температуре 55°C/90-96% и 25°C/95-100%
Температура окружающей среды: -25 … +55°C
Температура хранения: -40 … +70°C
