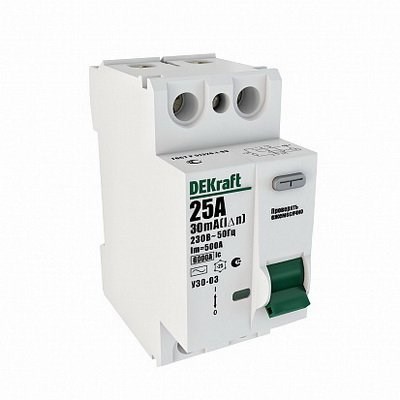

УЗО 4 полюсный 16А 100мА AC 6k УЗО-03 14084DEK DeKraft
Артикул:
14084DEK
Вес:
0
кг.
Ед. измерения:
шт.
Есть в наличии
Количество:
УЗО 4 полюсный 16А 100мА AC 6k УЗО-03 14084DEK DeKraft
Выключатели дифференциального тока DEKraft серии УЗО-03 (также называемые ВДТ - автоматическими Выключателями Дифференциального Тока без защиты от сверх токов) применяются для защиты человека от поражения электрическим током при контакте с токопроводящими частями.
Они также служат для защиты электроустановок от риска возникновения пожаров вследствие утечек тока.
В силу того, что УЗО не обеспечивают защиту от перегрузки и токов короткого замыкания, оно используется исключительно в сочетании с автоматическим выключателем (предохранителем).
Автоматический выключатель и УЗО устанавливаются последовательно, при этом номинальный ток УЗО должен быть на одну ступень выше - т.е. 20А при установке последовательно с автоматом на 16А, 32А при установке с автоматом на 25А.
Принцип действия УЗО состоит в том, что аппарат сравнивает ток, уходящий в цепь, с током, из цепи возвращающимся.
Токи нагрузки создают в сердечнике УЗО встречно направленные магнитные потоки.
Как только в цепи возникает утечка тока на землю (в частности, при прикосновении человека к токоведущим частям), баланс магнитных потоков нарушается.
Во вторичной обмотке дифференциального трансформатора внутри УЗО появляется трансформированный дифференциальный ток.
И если этот ток превышает значение уставки электромагнитной защелки (10, 30, 100, 300 мА), она срабатывает и с помощью рычага размыкает механизм свободного расцепления, отключая цепь.
Соответствие стандартам ГОСТ Р 51326.1-99 (МЭК 61008-1-96), ГОСТ Р 51326.2.1-99 (МЭК 61008-2-1-90), ГОСТ Р 51329-99 (МЭК 61543-95)
Число полюсов, P 2,4
Номинальное напряжение изоляции Ui, В 500
Номинальное рабочее напряжение Ue, В 230/400
Номинальная частота сети переменного тока 50 (60) Гц
Номинальный ток нагрузки In, А 10, 16, 25, 32, 40, 63, 80, 100
Номинальный отключающий дифференциальный ток (уставка) IΔn, mA 10, 30, 100, 300
Номинальный не отключающий дифференциальный ток IΔn, mA 0.5 IΔn (5, 15, 50, 150)
Номинальная включающая и отключающая способность Im, А Для моделей 10-40А - 500А; 63, 80, 100А - 10-40In
Номинальный условный ток короткого замыкания (КЗ) Inc, А 6000
Время отключения (срабатывания) при IΔn, мс / при 5 IΔn, мс ≤ 100 / ≤ 40
Тип дифференциального расцепителя AC
Тип устройства электромеханическое
Механическая износостойкость, циклов В-О, не менее 2000
Коммутационная износостойкость, циклов В-О, не менее 1000
Сечение подключаемого провода, мм2 25 (
