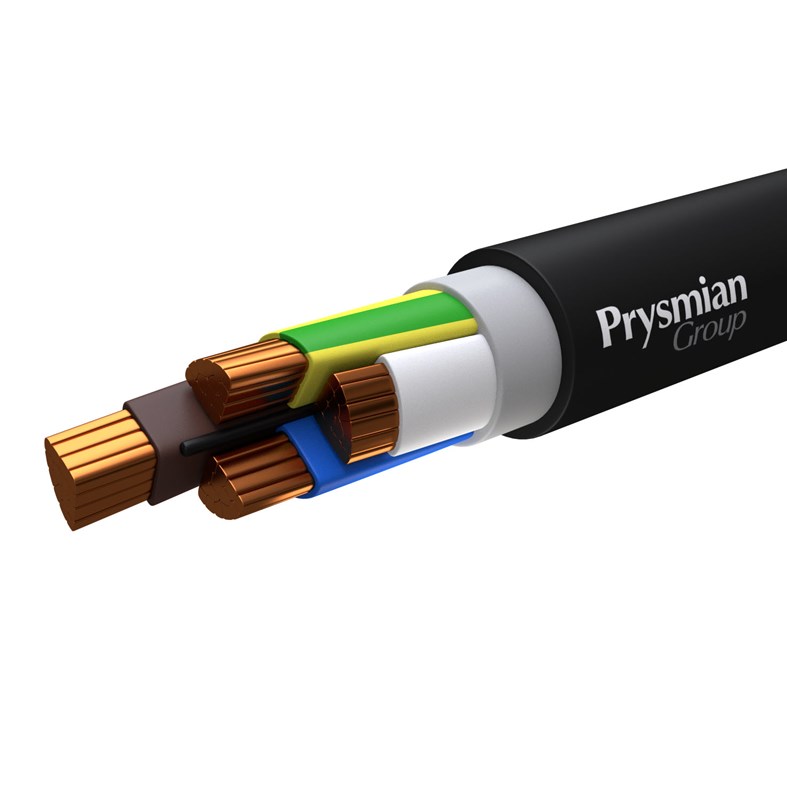

Кабель силовой с ПВХ изоляцией ВВГнг(А) -LS 4x70 мс(N) ч РЭК-Prysmian 1504130106

Кабели силовые, не распространяющие горение, с пониженным дымо- и газовыделением, с изоляцией и оболочкой из поливинилхлоридного пластиката. Кабели предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 или 1 кВ частотой 50 Гц для прокладки с учетом объема горючей нагрузки во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях, для электропроводок в жилых и в общественных зданиях. Кабели могут быть проложены в строительных конструкциях зданий и сооружений, в сухих, влажных и сырых помещениях, внутри и снаружи кирпичных или бетонных стен, за исключением прямой заделки в сырой бетон Сердечник кабеля представляет собой скрученные токопроводящие жилы, изоляция которых выполнена из поливинилхлоридного пластиката пониженной пожароопасности. Поверх, скрученных изолированных токопроводящих жил (сечением свеше 16 мм2), наложен заполнитель междужильного пространства, придающий кабелю в сечении практически круглую форму. Оболочка кабеля выполнена из поливинилхлоридной композиции пониженной пожароопасности черного цвета. Оболочка наложена поверх заполнения и плотно прилегает к нему, при этом обеспечивается свободное отделение друг от друга любых смежных элементов кабельного изделия без повреждения элементов. Токопроводящая жила — медная, круглой формы, соответствует классам гибкости 1 и 2 по ГОСТ 22483. Токопроводящие жилы сечением до 10 мм2 включительно — однопроволочные класс гибкости 1, сечением свыше 10 мм2 — многопроволочные класс гибкости 2. Расцветка изоляции токопроводящих жил — согласно п.5.2.1.10 ГОСТ 31996. Четырехжильные кабели комплектуются желто-зеленой жилой заземления только по специальному заказу, по согласованию с потребителем. Температура эксплуатации: от минус 50°С до плюс 50°С Температура прокладки и/или перемотки, без предварительного подогрева: не ниже минус 15°С Допустимый радиус изгиба многожильных кабелей при прокладке должен быть не менее 7,5Dн, одножильных -10Dн, где Dн — наружный диаметр кабеля Вид климатического исполнения: УХЛ Категория размещения: 1- 5 по ГОСТ 15150 Класс пожарной опасности: П1б.8.2.2.2 по ГОСТ 31565. Длительно допустимая температура нагрева жил кабелей, допустимый нагрев жил в аварийном режиме, допустимые токи короткого замыкания, соответствуют требованиям ГОСТ 31996. Буква «А» в обозначении кабелей указывает категорию нераспространения горения при испытаниях по ГОСТ IEC 60332-3-22. Этому типу испытаний соответствует предел распространения горения ПРГП1б по ГОСТ 31565. Отличительной особенностью кабелей исполнения «нг(А)-LS» является не распространение горения по категории «А» при прокладке в пучках (ГОСТ IEC 60332-3-22) и нормированное газо- и дымовыделение. Основная тара для изделий номиналом от 2х1,5 до 5х6 – бухта, для прочих – деревянный барабан. Маркировка производится по всей длине изделия каплеструйным методом.
